Vejen til 'Fremtidens Fjernvarme'

Fossilfri varme med fleksibel produktion

DIN Forsyning etablerede det store projekt ‘Fremtidens Fjernvarme’ på Esbjerg Havn som erstatning for Esbjergværket og behovet for egen, grøn varmeproduktion. Anlægget kombinerer to havvandsvarmepumper, en elkedel, en akkumulatortank, biomassekedel samt fordelercentralen “Ny krone”. Den integrerede styring af produktionsenhederne gør det muligt løbende at optimere varmeproduktionen ud fra både økonomiske og energimæssige hensyn.



Init har udviklet automationsstandarden til PLC og SCADA på tværs af anlæggene, herunder Danmarks største varmepumpeanlæg. Leverancen omfatter blandt andet styringer til delanlæg, sikkerhedsløsninger, UX-udvikling og styretavler. Alle system- og komponentleverancer er integreret i ét overordnet SCADA-system, som sikrer ensartet betjening, bedre driftsoverblik og en skalerbar platform. Løsningen understøtter samtidig fremtidig integration af blandt andet industriel overskudsvarme.

Automation og integration af driftsløsninger

Én samlet og robust platform

Anlæggets elektriske infrastruktur er dimensioneret til effekter på op til 60 MW og stiller høje krav til el-design, automation og integration. Et 60/10 kV-koblingsanlæg med dobbelt busbar giver både redundans og fleksibilitet og gør det muligt at flytte belastninger uden afbrydelser i driften.

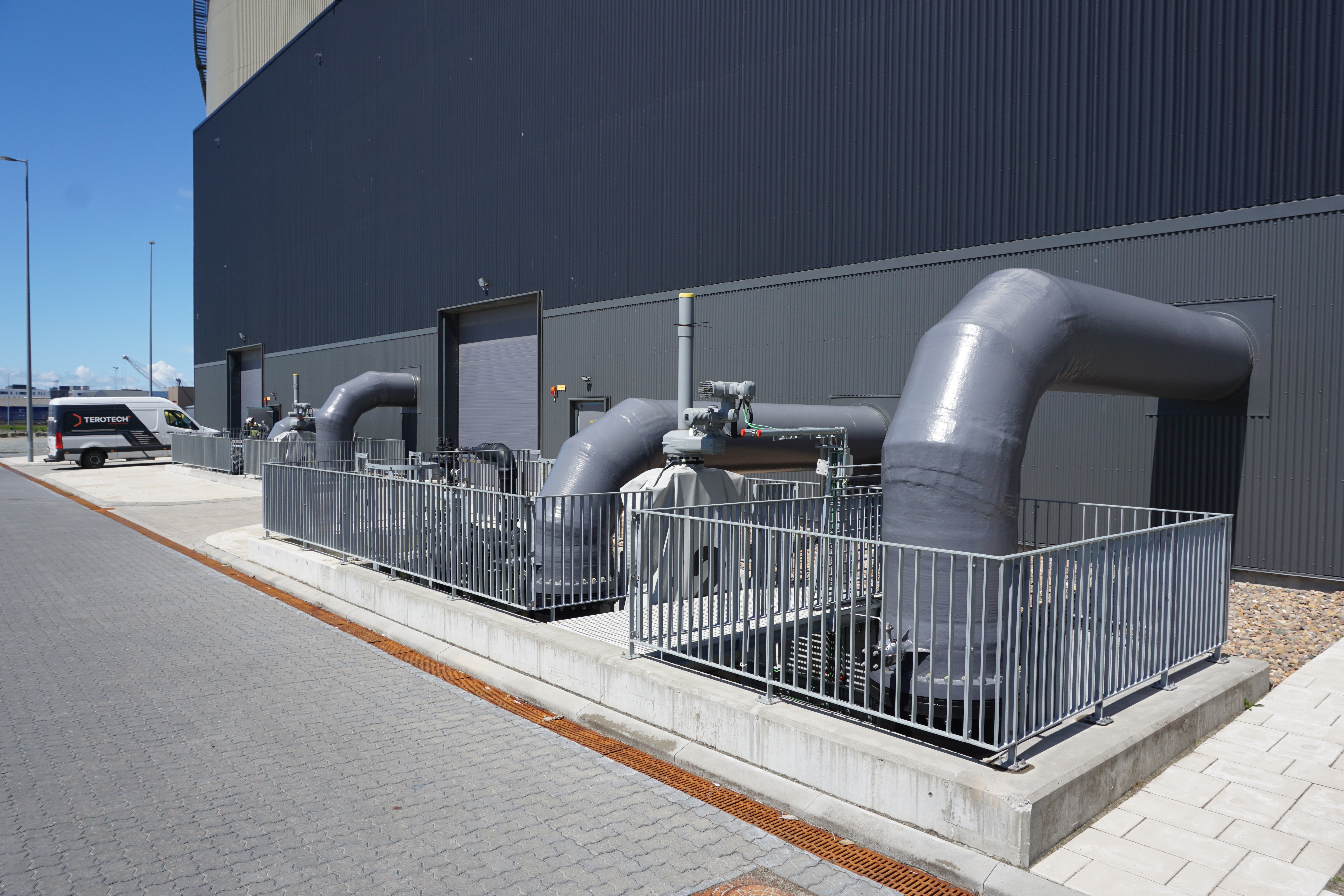

Løsningen omfatter en 40 MW elkedel og to 10 MW varmepumper, hvor præcis styring er afgørende for både processtabilitet og netbelastning. Varmepumperne udgør verdens største CO₂-baserede havvandsvarmepumpeanlæg og kan samlet levere op til 70 MW varme ved at udnytte energien i havvandet. Omkring 4.000 liter vand i sekundet pumpes gennem cirka én kilometer lange rørforbindelser til og fra havnebassinet. En nødforsyning på 2,5 MW sikrer kritiske systemer og kontrolleret nedlukning ved strømsvigt.



Koblingsanlæg, fordelercentral og nødstrømssystem er integreret i det overordnede SCADA-system via standardprotokoller som Modbus og OPC UA. Samtidig understøtter bloklederfunktionen aktiv styring i forhold til energimarkedet og balanceudbyderen. Resultatet er en samlet, robust driftsløsning, hvor selvstændige leverancer fungerer som ét koordineret energianlæg.

Infrastruktur og sikkerhed i OT-miljøet

Sikker infrastruktur til kritisk drift

OT-netværket er designet til stabil og sikker drift med et klart mål: ‘eliminering af single points of failure’. En redundant fiberinfrastruktur forbinder to fysisk adskilte servercentre og sikrer fortsat drift ved fejl på centrale komponenter eller forbindelser.



Anlægget er desuden designet til ø-drift, så lokale processer kan opretholdes ved udfald af overliggende systemer eller eksterne forbindelser. Automatiske failover-mekanismer reducerer behovet for manuel indgriben og minimerer nedetid.



Netværket er segmenteret med VLAN’er, firewalls og kontrollerede grænseflader mellem IT og OT. Cyber security er indarbejdet fra designfasen med IEC 62443 som ramme for zoner, conduits, dokumentation og sikker kommunikation. Overvågning, patch management og samarbejde med driftspartneren bidrager til en løsning, der styrker både tilgængelighed, compliance og driftsikkerhed.

SCADA-standardisering og interfaces (UX, UI)

Ensartet og intuitiv betjening

En fælles automationsstandard skaber fundamentet for ensartet udvikling, effektiv drift og enkel vedligeholdelse. Platformen er baseret på Siemens TIA Portal til PLC-udvikling og iFIX som SCADA-løsning, med standardiserede moduler for blandt andet pumper, ventiler og varmevekslere.



Det fælles komponentbibliotek sikrer ens struktur, interface og alarmering på tværs af anlægget. Det reducerer udviklingstid, forenkler fejlfinding og giver driftspersonalet en genkendelig brugeroplevelse.



SCADA-billeder og lokale betjeningspaneler er udviklet efter en fælles styleguide og principperne for ‘situation awareness’. Det giver et hurtigt overblik og sikker betjening – også i fejl- og alarmsituationer. Centralalarmering, historiske data og integration til energimarkedet skaber et stærkt grundlag for analyse, optimering og præcis driftsstyring. Standardiseringen gør løsningen både skalerbar og fremtidssikret.

100.000

Indbyggere med fjernvarme

70 MW

Varme fra havvandspumper

7.400

m3 akkumuleringstank

Om DIN Forsyning

DIN Forsyning arbejder målrettet med at omstille fjernvarmeproduktionen i Esbjerg og Varde Kommuner til fossilfrie og mere fleksible energikilder. Med Fremtidens Fjernvarme på Esbjerg Havn kombineres havvandsvarmepumper, elkedel, biomasse og varmelagring i en løsning, der udnytter energien, når den er mest klimavenlig og omkostningseffektiv. Anlægget reducerer afhængigheden af fossile brændsler og skaber samtidig en robust platform for fremtidig integration af blandt andet industriel overskudsvarme.

Kontakt os

for mere information

Henrik Bech

Sales Manager

+45 26 22 76 66

[email protected]

Init Silkeborg, Denmark
