Init leverer komplet automationsløsning til kalibrering af verdens største flowmålere

Nøjagtig måling af flow er afgørende for hele verdens forsyning af naturgas. Danske FORCE Technology har bygget verdens største lukkede loop til at kalibrere flowmålere. Init, som er FORCE Technologys automationspartner på projektet, har stået for al programmering af automationssystemet, som er baseret 100% på Schneider Electrics komplette automationsplatform EcoStruxure.



Når eksperterne fra FORCE Technology åbner for ventilerne i virksomhedens nye MEGA loop i Vejen, flyder naturgassen gennem anlægget med op til 60.000 kubikmeter i timen. Det er mange gange mere end de ca. 1.000 kubikmeter, som et typisk familieshus bruger på et helt år.



Den enorme gennemstrømning af naturgas er nødvendig, når opgaven er at kalibrere nogle af verdens største flowmålere. Målerne kan have en diameter på helt op til cirka halvanden meter og er typisk placeret på naturgasledninger, der krydser landegrænser.

Force_Technology

Udfordring

Ekstremt høje krav til processtyring

Når man har med så store ledninger at gøre, er det afgørende, at målerne er kalibreret til højeste mulige nøjagtighed. Er de ikke det, kan det koste mange millioner kroner i forkert afregning. Og det er netop det, FORCE Technologys nye anlæg er bygget til. Derfor er det alfa og omega, at der er 100% styr på den komplekse proces, der skal sikre akkurate målinger.



Det er lykkedes for Init og Schneider Electric, godt hjulpet af avanceret styring af hele processen med Schneider Electrics EcoStruxure-platform.

Niels-Ruud-Olesen_FORCE-Technology

Vi stiller ekstremt høje krav til alle aspekter af anlægget og driften. Det gælder sikkerhed generelt, cybersikkerhed, driftssikkerhed og ikke mindst kvalitet, holdbarhed og support på alle de komponenter, der indgår i styringen.

Niels Ole Rud Olesen, seniorprogrammør hos FORCE Technology

løsning

Avanceret styring af en kompleks proces

Init er FORCE Technnologys faste automationspartner og totalleverandør i forbindelse med etableringen af MEGA loop. Vi har i tæt samarbejde med kunden udarbejdet funktionsbeskrivelser for anlægget for at sikre, at resultatet blev den ”state-of-the-art” løsning, som FORCE Technology ønskede.



Den løsning indebærer et komplet styresystem baseret på Schneider Electrics’ EcoStruxure-platform. EcoStruxure-platform gør det muligt at opbygge komplette automationsløsninger med software, cloudservices og hardware i perfekt, gnidningsløst samspil.



Init er Schneider Alliance Partner, og vores automationsingeniører har dermed en stor indsigt i hele EcoStructure-platformen. Vi har stået i spidsen for at udvikle og implementere styringen. Det indebar alt fra design og programmering til konstruktion af eltavler.

FORCE-Technology_automation-solution_cropped
Jan-Guldberg-Larsen_Init-2

Vi valgte i samarbejde med FORCE Technology at basere styringen og alt det el-tekniske 100 procent på software og komponenter fra Schneider Electric. Det gjorde vi, fordi både vi og kunden i forvejen havde godt kendskab til produkter fra Schneider Electric.

Jan Guldberg Larsen, projektleder hos Init

resultat

Nemmere fejlfinding og support

At løsningen hos FORCE Technology er 100 procent baseret på Schneider Electric har også den fordel for kunden, at fejlfinding og support bliver langt nemmere, når alt kommer fra samme leverandør.



Hos FORCE Technology er Niels Ole Rud Olesen meget tilfreds med det nye anlæg, og ikke mindst den avancerede styring. FORCE Technology i Vejen havde i forvejen flere mindre anlæg til kalibrering af gasflowmålere, og hjertet og hjernen i det nye MEGA loop kommer måske til at vise vejen for fremtidige opgraderinger.

PLC_Megaloop

Oplagt at bruge erfaringerne

“Vi har haft et meget fint samarbejde med Init og Schneider Electric, og vores nye anlæg er så godt, at vi nu overvejer at skifte styringerne på nogle af vores andre anlæg. Det er oplagt at bruge erfaringerne og designet fra den nye løsning igen, så vi får et ensartet setup i alle vores anlæg,” siger Niels Ole Rud Olesen.



FORCE Technologys MEGA loop i Vejen kan kalibrere flowmålere til både naturgas, biogas og fremtidens grønnere gas med op til 25 procent brintblandinger. Dermed er anlægget også forberedt til den grønne omstilling af energiforsyningen til PtX (Power-to-X.)

MEGA-Loop
FORCE-Technology_collaboration

Vi har haft et meget fint samarbejde med Init og Schneider Electric, og vores nye anlæg er så godt, at vi nu overvejer at skifte styringerne på nogle af vores andre anlæg.

Niels Ole Rud Olesen

Fordele for kunden

  • Avanceret styring af gasflow til kalibrering af målere
  • Effektiv brugerflade designet efter ISA101-standarden
  • Cybersikkerhedsfunktioner indbygget i controllere
  • Automationspartner med dybt kendskab til hele EcoStruxure-platformen fra Schneider Electric
  • Design af løsning kan bruges igen på andre anlæg for ensartet setup
  • Én leverandør = nemmere fejlfinding og support

Faktaboks

De tekniske detaljer

Init var totalleverandør på automationsprojektet og stod for:



  • Projektledelse
  • Udarbejdelse af funktions- og styringsbeskrivelser
  • Programmering af PLC og SCADA
  • Konstruktion af styretavler
  • Maskininstallationer
Styring_MEGA-Loop

Selve automationsløsningen er baseret på Schneider Electric’s EcoStructure-løsning med fuldt integreret software og hardware:



  • Schneider Electric IGSS SCADA-system
  • Kraftfulde Modicon-controllere – M580 ePAC­
  • Altivar Process frekvensomformere
  • Harmony HMI-paneler
  • TeSys Island motorstarter
  • Easy UPS nødstrømsanlæg
  • Switche
  • X80 I/O-moduler med Ethernet
  • Preventa XPS sikkerhedscontroller
  • PowerLogic målere til overvågning af Power meters
  • Øvrigt tavlemateriel
Control system in a facility environment

Om FORCE Technology

FORCE Technology er en teknologisk rådgivnings- og servicevirksomhed, der arbejder for at skabe positiv teknologisk forandring og gøre verden mere bæredygtig og sikker.



FORCE Technology har siden 1940 hjulpet virksomheder gennem store teknologiske transformationer og er fortsat med til at definere den teknologiske fremtid.



Med mere end 1.100 medarbejdere fordelt på over 30 kontorer i 6 lande er FORCE Technology førende, når det gælder specialistrådgivning, test, inspektion og kurser. Og som et af de store GTS-institutter (Godkendt Teknologisk Service) i Danmark er virksomheden en vigtig del af rygraden i det danske innovationssystem.



Læs mere om FORCE Technology

FORCE-Technology_sign

Kontakt os

for mere information

Johnny Frandsen

Head of Department & Project Director

+45 30 78 40 02

[email protected]

Init Troldhede, Denmark

Related

Energi

GrønGas

Init indgik et R&D samarbejde med det nordjyske biogasanlæg GrønGas, med fokus på at øge driftsstabiliteten, reducere nedetid og hæve servicekvaliteten. Læs mere

Produktion

Centrum Pæle

Init har stået i spidsen for en omfangsrig opgradering af styresystemet på Centrum Pæles automatiske produktionsanlæg. Læs mere

Energi

Strandmöllen AB

PLC- og SCADA-programmering til brintanlæg leverer effektiv styring med fuld fokus på sikkerhed. Læs mere

Energi

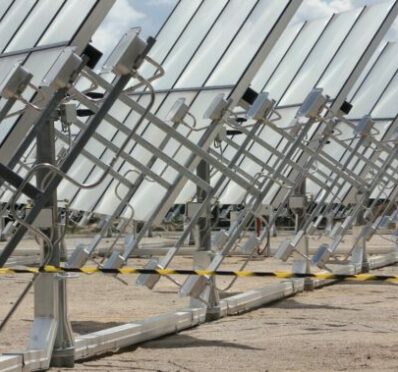

Heliac
