Automation | Solnova

Styringssystem til energieffektiv produktion af solenergi

En af verdens største solcelleanlæg er Solnova-anlægget nær Sevilla i Spanien. Anlægget er baseret på koncentreret solenergi (CSP) designet af danske Aalborg CSP og udstyret med kedelstyring og afviklingssystem fra Init.


Vores foretrukne type projekt er et, hvor vi kan anvende vores procesviden og færdigheder indenfor automations i kombination med IT-kompetencer for at udvikle løsninger, der støtter bæredygtig udvikling. Det her er et solcelleanlæg ved navn Solnova, som er et fremragende eksempel på et sådant projekt.

Solnova 2

Udfordring

Effektiv styring af energiproduktion fra et kraftvarmeanlæg

Da Solnova Solkraftstationen blev opført i 2009, var den blandt verdens største koncentrerede solkraftværker (CSP).



Anlægget blev bygget for at erstatte traditionelle energikilder med grøn energi. Mere konkret var den tilsigtede kapacitet, at anlægget kunne:



  • Generere 250 MW strøm (fra fem enheder, hver 50 MW)
  • Levere elektricitet til mere end 30.000 husstande i Spanien (ca. 90.000 indbyggere)
  • Reducere CO2-emissioner med 31.400 ton om året

To obtain optimal power from the sun, effective control of the entire plant is essential.

Løsning

Samarbejde sikrer et robust styresystem

Init leverede styringssystemet og elektropladerne til kraftværkets varmeveksler og kedel leveret af Aalborg CSP.



Solnova havde en klar vision for anlægget, og Init udformede en styringsfilosofi for at opfylde visionen. For at gøre det indledte Init’s ingeniører et samarbejde med Aalborg CSP’s teknologieksperter og kundeteamet for at analysere og definere, hvad der var nødvendigt for at nå målet, samtidig med at elektriske, mekaniske og miljømæssige hensyn blev taget i betragtning.



For at opfylde de identificerede krav installerede Init et redundant styresystem baseret på Rockwell/Allen Bradley PLC-system med lokal HMI. Systemet sikrer næsten 100% oppetid og sikker drift, selv ved fejl i et af systemerne. Al funktionalitet, der er nødvendig for at betjene anlæggene, blev implementeret i grænsefladerne til det fælles kontrolrum på stedet.



Efterfølgende byggede vi, testede og justerede løsningen sammen på stedet for at sikre optimal produktion.

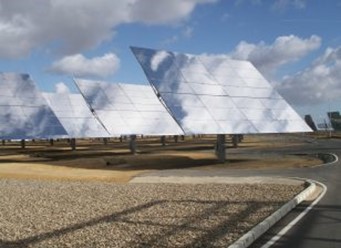

solcelleanlæg solnova

Resultat

Baner vejen frem for Spaniens grønne omstilling

Alle fem anlæg opererer i samråd med andre solenergisløsninger. Personalet kan betjene alle processer fra lokale kontrolrum, hvor operatørerne overvåger og styrer alle fem anlæg.

Disse anlæg spiller en vigtig rolle i Spaniens overgang til vedvarende energi.

Fakta boks

Fakta om anlægget



Det består af fem enheder med hver 50 kilometer paraboliske rør.



Rørskinneindretningen justerer sig efter solen ved hjælp af solenergi til at varme et rør med cirkulerende olie. Olien bruges til at forsyne en kedel, som opvarmes til 500-600 grader.



Damp, der dannes i kedlen og overhedningen, ledes derefter til en turbine, som producerer elektricitet via en generator.



Init’s leverancer:

  • Lokal HMI med Factory Talk

  • Grænseflade til plantens overordnede SCADA-system

  • Vedligeholdelse og diagnoseværktøjer integreret i lokal HMI

  • Elektromæssige paneler designet i SEE Electrical/CADdy++

  • Instrumentering og kalibrering

  • Idriftsættelse, overvågning og SAT

  • Anlægsoptimering
